Estação meteorológica sem fio altamente integrada Baixo consumo de energia Instalação rápida

Conteúdo


Função Introdução

Parâmetros técnicos

Instruções na tela

Descrição do botão

Configurações do botão

Instruções de montagem

Passos para utilização do produto

Precauções

1. Estação meteorológica, as funções de detecção são: temperatura interior, temperatura exterior, umidade interior, umidade exterior, velocidade do vento, direcção do vento, pressão do ar, chuva.
2. A máquina vem com sua própria memória, e os dados serão automaticamente substituídos após um ano de armazenamento.

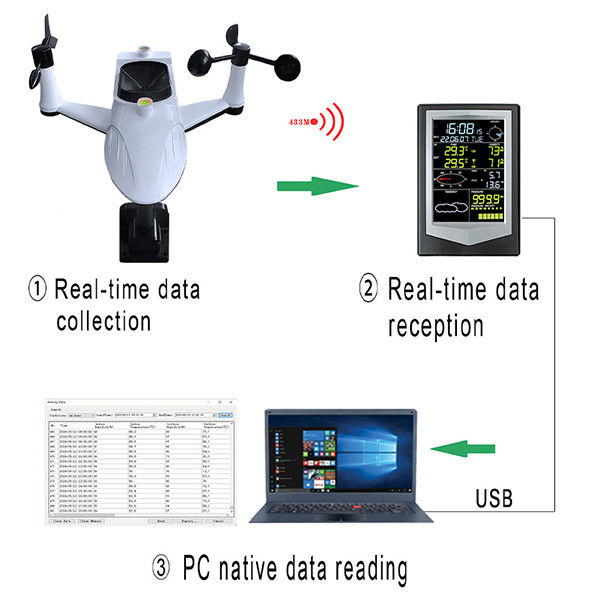

3. Esta máquina tem um software especial para PC, que pode ler e consultar dados históricos através de conexão de cabo de dados, e também pode baixar dados e armazená-los no lado do PC.
4. Esta máquina é dividida em unidade interior e unidade exterior, que é transmitida sem fio através da frequência 433M, e é desobstruída e livre de interferências dentro de 100 metros.
5. A máquina atualiza um dado a cada 40 segundos, e a máquina armazena um dado histórico a cada 30 minutos.






   Parâmetros técnicos

   A>Parâmetros da unidade interior.

5. 1.Calendário Perpétuo: Formato de exibição: Ano, Mês, DiaSim, sim, sim.2.Display do relógio: formato de exibição do tempo: formato de 24 horas.3. Faixa de temperatura: 0°C~60°C(32°F~140°F), resolução: 0,1°C, precisão: ±1°C.4- Faixa de umidade: 20%~99%, resolução: 1%, precisão: ±5%.5- Faixa de pressão do ar: 600 ~ 1100 kpa, resolução: 0,1 kpa, precisão: ± 3 kpa.6Relógio de alarme: o relógio pisca e o som dura 1 minuto.7. Fornecimento de energia por bateria seca: bateria seca alcalina 3 × LR6AA1.5V.8. duração da bateria: cerca de 2 ~ 4 meses, por favor, use a fonte de alimentação externa quando a luz de fundo é frequentemente usado para iluminar.9. Fornecimento de energia: cabo de dados USB ou fonte de alimentação pode ser DC 5V.10Detecção de baixa tensão: o ícone pisca para indicar a substituição da bateria.

5.

   B>Parâmetros da unidade exterior

5. 1. Faixa de temperatura: -40°C~60°C ((-40°F~140°F), resolução: 0,1°C, precisão: ±1°C.

   2- Faixa de umidade: 20%~99%, Resolução: 1%, Precisão: ±5%.

   3- Velocidade do vento: 0 a 50 m/s, resolução: 0,1 m/s, precisão: 1 m/s.

   4Direcção do vento: A direcção do vento é exibida em oito direcções: E, S, W, N, SE, NE, SW, NW.

   5- Faixa de chuva: 0~9999mm, resolução de chuva: 0.4mm.

   6Transmissão de dados: a frequência de transmissão de dados é uma vez a cada 40 segundos.

   7Modo de transmissão: transmissão sem fio a 433 MHz, eficaz a uma distância de transmissão de 100 metros (sem obstrução nem interferência).

   8. Fornecimento de energia por bateria seca: bateria seca alcalina 2×LR6AA1.5V.

   9Duração da bateria: 4 a 6 meses.

   10Detecção de baixa tensão: o ícone pisca para solicitar a substituição da bateria.

   11- Grau impermeável: Nível 3.


   Instruções na tela


   O display LCD completo desta unidade, após o usuário carregar a bateria, todos os ícones serão exibidos por dois segundos.





   A1.A2 A opção não tem esta função

   A3. Símbolo do despertador, o utilizador define o despertador, e o símbolo do despertador irá exibir o atual.

   O relógio, o utilizador pode pressionar manualmente o botão para definir,

   A5. Calendário perpétuo, os utilizadores podem pressionar manualmente o botão para definir o calendário perpétuo,

   A. Display de temperatura interior, o utilizador pode personalizar a unidade de regulação (°C/°F).

   A7 Display de alarme, os utilizadores podem personalizar o alarme alto e baixo.

   A8. Display de temperatura exterior, o utilizador pode personalizar a unidade de regulação, (°C/°F).

   A9. Display de alarme, os utilizadores podem personalizar alarme alto e alarme baixo.

   A. Indicação da direção do vento, E, S, W, N, SE, NE, SW, NW, em oito direcções.

   O mapa das nuvens mostra que a mudança climática mostra que é nublado, ensolarado, chuvoso, nublado, e a tendência muda.

   A12. Símbolo USB, este produto é ligado ao computador através de um cabo de dados USB, ou seja, o símbolo USB é exibido.

   A13. Exibição de armazenamento de dados, é exibido o estado de armazenamento de dados da máquina.

   A14 - Dia da semana: os utilizadores podem pressionar manualmente o botão para definir.

   A. Display de umidade, display de umidade interior, alarme de alta e baixa umidade podem ser personalizados.

   A. Display de umidade, display de umidade exterior, alarme de alta e baixa umidade podem ser personalizados.

   A17 Display chuva, pode ser personalizado para definir a unidade, mm, polegada, chuva alto e baixo alarme.

   Display de velocidade do vento, pode ser personalizado para definir unidades, m/s, km/h, mph, nós, bft, alarme de velocidade do vento.

   A19. Display de pressão barométrica, unidade de regulação personalizável, hPa, inHg, mmHg, alarme de alta e baixa pressão atmosférica.

   Histograma de pressão barométrica, configuração personalizável, histograma de pressão barométrica de 12 horas ou 24 horas.



   Descrição do botão






   B1, cobertura da bateria, localização do compartimento da bateria.

   B2. Botão de função MODE, pressione e segure o botão MODE por 3S segundos e entre no modo de configuração quando o tempo piscar, fornecendo aos usuários várias configurações de função.

   B3. Botão NEXT, no modo de configuração, aperte o botão NEXT para selecionar uma única função para repetir o ciclo, fornecendo as configurações do utilizador.

   B4. tecla +, no modo de configuração, aperte a tecla + para selecionar o incremento de dados.

   B5: - tecla, no modo de configuração, pressionar brevemente - tecla para selecionar o decréscimo de dados.

   B6. Configuração da tecla SET/HISTORY: após a definição do valor de alarme no despertador ou no modo alarme alto e baixo, o utilizador deve pressionar o botão SET/HISTORY,e o símbolo de alarme será exibido na tela para entrar em vigor, e o botão SET/HISTORY também pode ser pressionado para cancelar o símbolo do despertador neste modo.

   B6. Botão SET/HISTORY para verificar os dados históricos: no modo de funcionamento normal, pressionar e manter pressionado o botão SET/HISTORY durante 3 segundos

   Os dados históricos no círculo superior direito pisca e entrou no modo de dados históricos, pressione o botão ( - / +) para visualizar os dados históricos.

   B7. tecla de toque LIGHT: toque curto uma vez pode acender a luz de fundo após 36 segundos de apagamento automático, pressionar por 3 segundos para ouvir a luz de fundo está sempre ligada,cancelar a luz contínua pressionar por 3 segundos para soltar um som, 36 segundos após a extinção (não é recomendável ligar a bateria).

   WS3030 A opção não tem esta função, LIGHT touch key.

   B8. Porta de dados USB: conectar-se ao software do PC através de um cabo de dados USB para ler os dados históricos armazenados no produto.

   O utilizador pode alimentar o produto através de um cabo USB.

   B9. CC: os utilizadores de portas DC podem utilizar uma fonte de alimentação DC5V para fornecer energia ao produto.

   B10. Parentesco: o produto é colocado sobre o quadro de suporte.



   Configurações do botão

   1.>Configuração do relógio:No modo de arranque, pressione e segure o botão (MODE) por 3S segundos, neste momento, você pode ver o número do relógio na tela piscando, indicando que você entrou no modo de configuração do relógio,Pressione o botão (+/-) para definir a hora do relógio, premir o botão (SEGUNDO) para inserir o minuto, premir o botão (+/-) para definir o minuto, depois de o relógio estar configurado,Pressione e mantenha pressionado o botão (MODE) durante 3 segundos para salvar e sair para completar a configuração.2.>Configuração do fuso horário: diferença de tempo pode ser definido, no modo de inicialização, pressionar o botão longo (MODE) por 3S segundos, neste momento você vê o relógio de tela piscando digital,indicando que você entrou no modo de configuração do relógio, cada pressão curta (NEXT) uma vez para inserir o minuto, fuso horário, fuso horário padrão 08, pressão curta (+ / -) tecla para definir o fuso horário, após o fuso horário é configurado,pressionar o botão (MODE) durante 3 segundos para salvar e sair para completar a configuração.3.>Configuração e cancelamento do alarme: no modo de arranque, pressione e segure o botão (MODE) durante 3 segundos neste momento, você pode ver o relógio do ecrã piscando digital,indicando que você entrou no modo de configuração do relógio, cada tecla de pressão curta (SEGUNDA) corresponde ao minuto, fuso horário, despertador, relógio, selecione o relógio e o minuto para definir o despertador, pressione curta o botão (+ / -) para concluir a configuração,o despertador precisa pressionar o botão (SET/HISTORY) para ver o símbolo do despertador, a configuração do símbolo do despertador entra em vigor e o símbolo do despertador também pode ser cancelado neste modo.Pressione e mantenha pressionado o botão (MODE) durante 3 segundos para salvar e sair para completar a configuração.4.>Configuração da data: no modo de arranque, pressione e mantenha pressionado o botão (MODE) durante 3S segundos, neste momento, pode ver o número do relógio na tela piscar, indicando que entrou no modo de configuração,e depois aperte o botão (MODE) uma vez que a data pisca e entra no modo de definição de data, cada pressão curta (SEGUNDA) corresponde ao ano, mês e dia a definir, pressão curta do botão (+/-) para concluir a configuração,e pressionar e manter pressionado o botão (MODE) por 3S segundos para salvar e sair para completar a configuração.5.>Alarme de temperatura e configuração da unidade: no modo de arranque, premir e manter pressionado o botão (MODE) durante 3 segundos, e ver o relógio do ecrã piscar digitalmente neste momento,Indicando que entrou no modo de configuração; cada botão de pressão curta (MODE) irá mudar para a data piscando --- temperatura piscando, correspondente à temperatura piscando,cada prensagem curta do botão (SEGUNDO) para alternar entre alarme de temperatura elevada--- alarme de temperatura baixa--- exibição de temperatura máxima --- exibição de temperatura mínima --- comutação de unidade de temperatura.Configurações de seleção correspondentes, tais como: alarme alto --- alarme baixo --- unidade (°C / °F), apertar rapidamente o botão (+ / -) para concluir a configuração,alarme precisa de apertar a tecla (SET/HISTORY) para ver o símbolo do despertador, exibir a configuração do símbolo do despertador entra em vigor, neste modo também pode cancelar o símbolo do alarme, alarme inválido, pressionar o botão (MODE) por 3 segundos para salvar e sair para completar a configuração.

6. >Configuração do alarme de umidade: no modo de arranque, pressione e mantenha pressionado o botão (MODE) durante 3S segundos, neste momento, você pode ver o relógio do ecrã piscando digital,indicando que você entrou no modo de configuraçãoCada aperto curto (MODE) do botão irá mudar para a data piscando--- temperatura piscando--- humidade piscando, correspondente à humidade piscando,Cada botão de pressão curta (SEGUNDO) para alternar alarme de alta umidade--- alarme de baixa umidade--- exibição máxima de umidade --- exibição mínima de umidade.7.>Seleção correspondente do conteúdo de configuração, como: alarme alto--- alarme baixo, apertar rapidamente (+ / -) o botão para concluir a configuração,O alarme precisa de apertar o botão (SET/HISTORY) para ver o símbolo do alarme, exibir a configuração do símbolo do despertador para entrar em vigor, neste modo também pode cancelar o símbolo do alarme, alarme inválido, pressionar o botão (MODE) por 3 segundos para salvar e sair para completar a configuração.
7. >Alarme de velocidade do vento e configuração da unidade: no modo de arranque, pressione e mantenha pressionado o botão (MODE) durante 3 segundos, neste momento, pode ver o relógio do ecrã piscar digitalmente,indicando que você entrou no modo de configuração; cada aperto curto (MODE) do botão irá mudar para a data piscando--- temperatura piscando--- humidade piscando--- velocidade do vento piscando, correspondente à velocidade do vento piscando,cada aperto curto (NEXT) para ligar o alarme de alta velocidade do vento --- configuração da unidade de velocidade do vento. As unidades são definidas (m/s, Km/h, mph, nós, bft),Configurações de seleção correspondentes, tais como: alarme alto --- configuração da unidade, apertar a tecla (+ / -) para concluir a configuração, o alarme precisa apertar o botão (SET/HISTORY) para ver o símbolo do despertador,Configuração do símbolo do despertador de exibição entra em vigor, neste modo também pode cancelar o símbolo de alarme, alarme inválido, apertar o botão (MODE) por 3 segundos para salvar e sair para completar a configuração.
8. >Alarme de chuva e configuração da unidade: no modo de arranque, pressione e mantenha pressionado o botão (MODE) durante 3 segundos, neste momento, pode ver o relógio do ecrã piscar digitalmente,indicando que você entrou no modo de configuração; cada aperto curto (MODE) botão irá mudar para data piscando--- temperatura piscando--- humidade piscando--- velocidade do vento piscando--- chuva piscando, correspondente à chuva piscando,cada botão de pressão curta (NEXT) para ligar o alarme de chuva --- configuração da unidade de chuva. As unidades estão configuradas (mm, polegadas),Configurações de seleção correspondentes, tais como: alarme alto --- configuração da unidade, apertar a tecla (+ / -) para concluir a configuração, o alarme precisa apertar o botão (SET/HISTORY) para ver o símbolo do despertador,Configuração do símbolo do despertador de exibição entra em vigor, neste modo também pode cancelar o símbolo de alarme, alarme inválido, apertar o botão (MODE) por 3 segundos para salvar e sair para completar a configuração.
9. >Alarme de pressão barométrica e configuração da unidade: no modo de arranque, pressione e mantenha pressionado o botão (MODE) durante 3 segundos, neste momento, pode ver o relógio do ecrã piscar digitalmente,indicando que você entrou no modo de configuração; cada aperto curto do botão (MODE) irá mudar para a data piscando--- temperatura piscando--- humidade piscando--- velocidade do vento piscando--- chuva piscando--- pressão barométrica piscando,correspondente à pressão de ar intermitente, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingAs unidades são definidas (hPa, inHg, mmHg).Configurações de seleção correspondentes, tais como: alarme alto--- alarme baixo--- configuração da unidade, apertar brevemente a tecla (+ / -) para concluir a configuração,alarme precisa de apertar a tecla (SET/HISTORY) para ver o símbolo do despertador, exibir a configuração do símbolo do despertador entra em vigor, neste modo também pode cancelar o símbolo do alarme, alarme inválido, pressionar o botão (MODE) por 3 segundos para salvar e sair para completar a configuração.
10. >Revisão dos dados históricos: no modo de funcionamento normal, premir e manter pressionado o botão SET/HISTORY durante 3 segundos, neste momento,os dados históricos no círculo superior direito pisca e entrou no modo de dados históricos, aperte o botão (-/+) para verificar os dados históricos.

5. Instruções de montagem

   1.Instalação do produto:abrir a caixa, retirar os acessórios do produto, embalagem de acessórios;Carregar o semicírculo do padrão de velocidade do vento na direção do semicírculo da coluna e bloquear os parafusos (ver figura A após a instalação);(Os parafusos foram pré-bloqueados na fábrica e as peças de reposição PA2.3*8mm estão pré-fornecidas no pacote de acessórios);

2. Introduzir o semicírculo da vela de vento na direção do semicírculo da coluna e bloquear os parafusos (ver figura B após a instalação);(Os parafusos foram pré-bloqueados na fábrica e as peças de reposição PA2.3*8mm estão pré-fornecidas no pacote de acessórios);
3. Instalação do produto: retirar o produto e instalar a haste de suporte D9, bloquear os parafusos de folha de alumínio D8 de 20*8*2,5 mm e M4*6 mm;(A chapa de alumínio e os parafusos M4 são pré-bloqueados na posição D8 na fábrica);
4. Instalação do produto: abrir a tampa da bateria e carregar 3 baterias alcalinas LR6AA 1,5 V correspondentes aos estágios positivo e negativo, neste momento, ver o LED de 13 bits piscar 11 vezes seguidas,que é normal para ligar, fechar a tampa da bateria;
4. 5O produto é primeiro testado e depois instalado e fixado:

5. a. Fornecimento de alimentação do produto: primeiro instalar a bateria (unidade interior) ou a fonte de alimentação USB e, em seguida, instalar a bateria (unidade exterior);

   b. Conexão do produto: a unidade interior inicia a procura de sinais e a ligação é efetuada com êxito no prazo de 3 minutos;e a máquina interior irá exibir a temperatura e umidade da unidade exteriorSe a pesquisa falhar, aperte qualquer tecla da unidade interior para iniciar a pesquisa (ou desligue e reinicie a alimentação)

   c. Conexão de PC: (de acordo com as orientações de funcionamento de 9 PC);

   d. Desempenho normal: isto é, pode ser instalado e utilizado como unidade fixa ao ar livre;



   6Instalação e fixação do produto:

   a. Há indicações de N e de seta na casca do produto, que correspondem à direção positiva da instalação de N durante a instalação;

   b. A camada superior do painel solar tem a palavra S e a instalação está na direção positiva de S, de modo a que a energia solar possa converter energia elétrica de forma mais eficaz;

   c. Instalação de base, fixável na parte inferior ou lateral, 4 parafusos KA4.0*40 mm;

   d. Fixação da base: verificar o equilíbrio do nível;









   Passos para utilização do produto ((Passos sequenciais)

   1.>Abrir a embalagem, retirar o produto e os acessórios e montar os acessórios da unidade exterior (de acordo com o sexto conteúdo, as instruções de montagem estão preenchidas).

5. 2. Instale a bateria da unidade interna ou a fonte de alimentação USB e, em seguida, instale a bateria da unidade externa.

   3. A unidade interior começa a procurar o sinal, e a ligação é bem sucedida dentro de 3 minutos, e a máquina interior irá exibir a temperatura e a umidade da unidade exterior.

4. De acordo com o guia de funcionamento do PC, descarregar o software do PC, ligar o produto ao PC com um cabo de dados e os dados do produto podem ser visualizados no PC.b. Do lado do PC, o produto pode ser ligado ao software do PC através do cabo de dados USB e a interface do software do PC pode ser lida para os dados do produto.O produto está ligado para ler os dados normalmente;

5. 5Se houver uma anomalia no ensaio do produto, repetir a operação de acordo com o conteúdo do manual ou ver a décima nota.



   6Se o desempenho de ensaio do produto for normal, pode ser instalado e fixado.

   a. A função interior pode receber os dados da unidade exterior e o produto os recebe normalmente.
