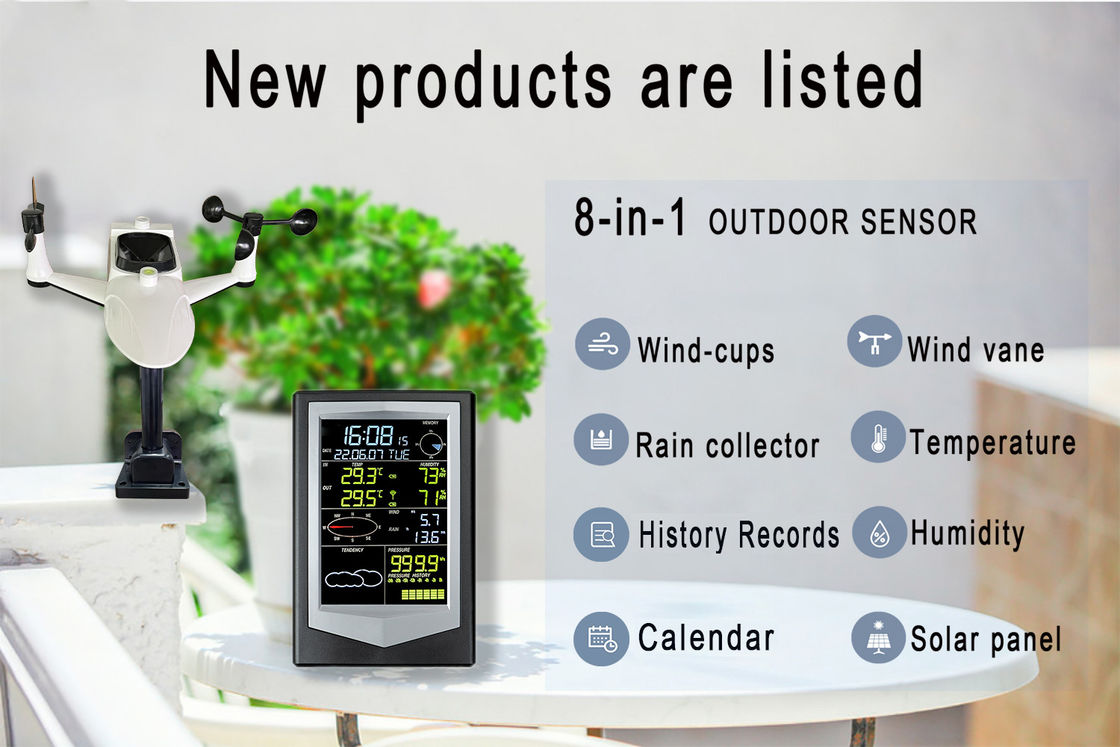

WS3040 Estação meteorológica sem fio altamente integrada Baixo consumo de energia Instalação rápida

Conteúdo


Introdução à função

Parâmetros Técnicos

Instruções na tela

Descrição do botão

Configurações de botão

Instruções de montagem

Passos para usar o produto

Precauções

1. estação meteorológica, as funções de detecção são: temperatura interna, temperatura externa, umidade interna, umidade externa, velocidade do vento, direção do vento, pressão do ar, precipitação.
2. A máquina vem com memória própria e os dados serão sobrescritos automaticamente após um ano de armazenamento.
3. Esta máquina possui um software especial para PC, que pode ler e consultar dados históricos através de conexão de cabo de dados, podendo também baixar dados e armazená-los no lado do PC.
4. Esta máquina é dividida em unidade interna e unidade externa, que é transmitida sem fio através da frequência de 433M e é desobstruída e livre de interferências em um raio de 100 metros.
5. A máquina atualiza um dado a cada 40 segundos e a máquina armazena um dado histórico a cada 30 minutos.






   Parâmetros Técnicos

   A>Parâmetros da unidade interna.

5. 1.Calendário Perpétuo: Formato de exibição: Ano, Mês, DiaAA-MM-DD .2.Exibição do relógio: Formato de exibição da hora: formato de 24 horas.3. Faixa de temperatura: 0°C~60°C(32°F~140°F), resolução: 0,1°C, precisão: ±1°C.4. Faixa de umidade: 20% ~ 99%, resolução: 1%, precisão: ± 5%.5. Faixa de pressão de ar: 600 ~ 1100hpa, resolução: 0,1 hpa, precisão: ±3 hpa.6. Despertador: O relógio pisca e o som dura 1 minuto.7. Fonte de alimentação da bateria seca: bateria seca alcalina 3 × tensão LR6AA1.5V.8. Vida útil da bateria: cerca de 2 a 4 meses, use fonte de alimentação externa quando a luz de fundo for frequentemente usada para acender.9. Fonte de alimentação: cabo de dados USB ou fonte de alimentação pode ser DC 5V.10. Detecção de baixa tensão: o ícone pisca para indicar a substituição da bateria.

5.

   B>Parâmetros da unidade externa

5. 1. Faixa de temperatura: -40°C~60°C(-40°F~140°F), resolução: 0,1°C, precisão: ±1°C.

   2. Faixa de umidade: 20% ~ 99%, Resolução: 1%, Precisão: ± 5%.

   3. Faixa de velocidade do vento: 0 ~ 50 m/s, resolução: 0,1 m/s, precisão: 1 m/s.

   4. Direção do vento: A direção do vento é exibida em oito direções: E, S, W, N, SE, NE, SW, NW.

   5. Faixa de precipitação: 0 ~ 9999 mm, resolução de precipitação: 0,4 mm.

   6. Transmissão de dados: a frequência de transmissão de dados é uma vez a cada 40 segundos.

   7. Modo de transmissão: transmissão sem fio de 433 MHz, efetiva dentro de 100 metros de distância de transmissão (no caso de não haver obstrução e nenhuma interferência).

   8. Fonte de alimentação da bateria seca: bateria seca alcalina 2 × tensão LR6AA1.5V.

   9. Vida útil da bateria: 4 a 6 meses.

   10. Detecção de baixa tensão: o ícone pisca para solicitar a substituição da bateria.

   11. Grau à prova d'água: Nível à prova d'água 3.


   Instruções na tela


   No display LCD completo desta unidade, após o usuário carregar a bateria, todos os ícones serão exibidos por dois segundos.





   A1.A2. A opção não possui esta função

   A3. Símbolo do despertador, o usuário define o despertador e o símbolo do despertador exibirá o atual.

   A4. O relógio, o usuário pode pressionar manualmente o botão para definir,

   A5. Calendário perpétuo, os usuários podem pressionar manualmente o botão para definir o calendário perpétuo,

   A6. Exibição de temperatura interna, o usuário pode personalizar a unidade de configuração, (°C/°F).

   A7. Exibição de alarme, os usuários podem personalizar o alarme alto e o alarme baixo.

   A8. Exibição de temperatura externa, o usuário pode personalizar a unidade de configuração, (°C/°F).

   A9. Exibição de alarme, os usuários podem personalizar alarme alto e alarme baixo.

   A10. Exibição da direção do vento, E, S, W, N, SE, NE, SW, NW oito direções.

   A11. O mapa de nuvens mostra que a mudança climática mostra que está nublado, ensolarado, chuvoso, nublado e a tendência muda.

   A12. Símbolo USB, este produto está conectado ao computador através de um cabo de dados USB, ou seja, o símbolo USB é exibido.

   A13. Exibição de armazenamento de dados, o status de armazenamento de dados da máquina é exibido.

   A14. Exibição do dia da semana, os usuários podem pressionar manualmente o botão para definir.

   A15. Exibição de umidade, exibição de umidade interna, alarme de umidade alta e baixa podem ser personalizados.

   A16. Exibição de umidade, exibição de umidade externa, alarme de umidade alta e baixa podem ser personalizados.

   A17. Exibição de precipitação, pode ser personalizada para definir a unidade, mm, polegada, alarme de precipitação alta e baixa.

   A18. Exibição da velocidade do vento, pode ser personalizada para definir unidades, m/s, km/h, mph, nós, bft, alarme de velocidade do vento.

   A19. Display de pressão barométrica, unidade de configuração personalizável, hPa, inHg, mmHg, alarme de pressão atmosférica alta e baixa.

   A20. Histograma de pressão barométrica, configuração personalizável, histograma de pressão barométrica de 12 ou 24 horas.



   Descrição do botão






   B1. Tampa da bateria, localização do compartimento da bateria.

   B2. Botão de função MODE, pressione e segure o botão MODE por 3 segundos e entre no modo de configuração quando o tempo piscar, fornecendo aos usuários várias configurações de função.

   B3. Botão NEXT, no modo de configuração, pressione rapidamente o botão NEXT para selecionar uma única função para repetir o ciclo, fornecendo as configurações do usuário.

   B4. Tecla +, no modo de configuração, pressione rapidamente a tecla + para selecionar o incremento de dados.

   B5: tecla -, no modo de configuração, pressione brevemente a tecla - para selecionar o decréscimo de dados.

   B6. Configuração da tecla SET/HISTORY: Depois de definir o valor do alarme no despertador ou no modo de alarme alto e baixo, o usuário precisa pressionar rapidamente o botão SET/HISTORY e o símbolo do alarme será exibido na tela para entrar em vigor, e o O botão SET/HISTORY também pode ser pressionado brevemente para cancelar o símbolo do despertador neste modo.

   B6. Botão SET/HISTORY para verificar dados históricos: No modo de trabalho normal, pressione e segure o botão SET/HISTORY por 3 segundos

   Os dados históricos no círculo superior direito piscam e entraram no modo de dados históricos, pressione rapidamente o botão (-/+) para visualizar os dados históricos.

   B7. Tecla de toque LUZ: um toque curto uma vez pode acender a luz de fundo após 36 segundos de extinção automática, pressione longamente por 3 segundos para ouvir a luz de fundo está sempre ligada, cancele a luz contínua, pressione longamente por 3 segundos para soltar um som, 36 segundos depois a extinção. (Não é recomendado ativar a energia da bateria).

   WS3030 A opção não possui esta função, tecla de toque LIGHT.

   B8. Porta de dados USB: conecte ao software do PC através do cabo de dados USB para ler os dados históricos armazenados pelo produto.

   O usuário pode alimentar o produto através de um cabo USB.

   B9. DC: Os usuários da porta DC podem usar a fonte de alimentação DC5V para fornecer energia ao produto.

   B10. Suporte: O produto é colocado na estrutura de suporte.



   Configurações de botão

   1.>Configuração do relógio:No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, neste momento, você pode ver o número do relógio na tela piscando, indicando que você entrou no modo de configuração do relógio, pressione rapidamente o botão (+/-) para definir a hora do relógio, pressione rapidamente o botão (NEXT) para inserir os minutos, pressione rapidamente o botão (+/-) para definir os minutos, depois que o relógio estiver configurado, pressione e segure o botão (MODE) por 3 segundos para salvar e saia para concluir a configuração.2.>Configuração de fuso horário: a diferença horária pode ser definida, no modo de inicialização, pressione longamente o botão (MODE) por 3 segundos, neste momento você verá a tela do relógio digital piscando, indicando que você entrou no modo de configuração do relógio, cada toque curto (NEXT ) uma vez para inserir o minuto, fuso horário, fuso horário padrão 08, pressione rapidamente a tecla (+ / -) para definir o fuso horário, depois que o fuso horário for configurado, pressione longamente o botão (MODE) por 3 segundos para salvar e sair para concluir a configuração.3.>Configuração e cancelamento de alarme: No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos neste momento, você pode ver a tela do relógio digital piscando, indicando que você entrou no modo de configuração do relógio, cada toque curto no botão (NEXT) corresponde aos minutos, fuso horário, despertador, relógio, selecione o relógio e os minutos para definir o despertador, pressione rapidamente o botão (+ / -) para concluir a configuração, o despertador precisa pressionar rapidamente o botão (SET/HISTORY ) para ver o símbolo do despertador, o A configuração do símbolo do despertador entra em vigor e o símbolo do despertador também pode ser cancelado neste modo. Se o despertador falhar, pressione e segure o botão (MODE) por 3 segundos para salvar e sair para concluir a configuração.4.>Configuração de data: No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, neste momento, você pode ver o número do relógio da tela piscando, indicando que você entrou no modo de configuração e, em seguida, pressione rapidamente o botão (MODE) assim que a data piscar e entrar no modo de configuração de data, cada toque curto (NEXT) corresponde ao ano, mês e dia a ser definido, pressione rapidamente o botão (+/-) para concluir a configuração e pressione e segure o botão (MODE ) por 3 segundos para salve e saia para concluir a configuração.5.>Alarme de temperatura e configuração da unidade: No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, e veja o relógio da tela digital piscando neste momento, indicando que entrou no modo de configuração; cada toque curto no botão (MODE) mudará para a data piscando --- temperatura piscando, correspondente à temperatura piscando, cada toque curto no botão (NEXT) para alternar entre alarme de temperatura alta --- alarme de temperatura baixa --- exibição de temperatura máxima - -- display mínimo de temperatura --- comutação da unidade de temperatura.Configurações de seleção correspondentes, como: alarme alto --- alarme baixo --- unidade (°C / °F), pressione rapidamente o botão (+ / -) para concluir a configuração, o alarme precisa pressionar brevemente a tecla (SET/HISTORY) para veja o símbolo do despertador, exibir a configuração do símbolo do despertador entra em vigor, neste modo também pode cancelar o símbolo do alarme, alarme inválido, pressione longamente o botão (MODE) por 3 segundos para salvar e sair para completar a configuração.

6. > Configuração do alarme de umidade: No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, neste momento você pode ver o relógio da tela digital piscando, indicando que você entrou no modo de configuração; cada toque curto no botão (MODE) mudará para a data piscando --- temperatura piscando --- umidade piscando, correspondente à umidade piscando, cada toque curto no botão (NEXT) para mudar o alarme de umidade alta --- alarme de umidade baixa --- exibição máxima de umidade --- verificação de exibição mínima de umidade.7.>Seleção correspondente do conteúdo da configuração, como: alarme alto --- alarme baixo, pressione rapidamente o botão (+/-) para concluir a configuração, o alarme precisa pressionar rapidamente o botão (SET/HISTORY) para ver o símbolo do alarme, exibir o despertador configuração do símbolo para entrar em vigor, neste modo também pode cancelar o símbolo do alarme, alarme inválido, pressione longamente o botão (MODE) por 3 segundos para salvar e sair para concluir a configuração.
7. > Alarme de velocidade do vento e configuração da unidade: No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, neste momento você pode ver o relógio da tela digital piscando, indicando que você entrou no modo de configuração; cada toque curto no botão (MODE) mudará para a data piscando --- temperatura piscando --- umidade piscando --- velocidade do vento piscando, correspondendo à velocidade do vento piscando, cada toque curto no botão (NEXT) para mudar o alarme de alta velocidade do vento --- configuração da unidade de velocidade do vento. As unidades são configuradas (m/s, Km/h, mph, nós, bft),Configurações de seleção correspondentes, como: alarme alto --- configuração da unidade, pressione rapidamente a tecla (+/-) para concluir a configuração, o alarme precisa pressionar rapidamente o botão (SET/HISTORY) para ver o símbolo do despertador, exibir a configuração do símbolo do despertador entra em vigor, neste modo também pode cancelar o símbolo de alarme, alarme inválido, pressione longamente o botão (MODE) por 3 segundos para salvar e sair para concluir a configuração.
8. > Alarme de chuva e configuração da unidade: no modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, neste momento você pode ver o relógio da tela digital piscando, indicando que você entrou no modo de configuração; cada toque curto no botão (MODE) mudará para a data piscando --- temperatura piscando --- umidade piscando --- velocidade do vento piscando --- chuva piscando, correspondente à chuva piscando, cada toque curto no botão (NEXT) para mudar o alarme de precipitação alta --- configuração da unidade de precipitação. As unidades são configuradas (mm, polegada),Configurações de seleção correspondentes, como: alarme alto --- configuração da unidade, pressione rapidamente a tecla (+/-) para concluir a configuração, o alarme precisa pressionar rapidamente o botão (SET/HISTORY) para ver o símbolo do despertador, exibir a configuração do símbolo do despertador entra em vigor, neste modo também pode cancelar o símbolo de alarme, alarme inválido, pressione longamente o botão (MODE) por 3 segundos para salvar e sair para concluir a configuração.
9. > Alarme de pressão barométrica e configuração da unidade: No modo de inicialização, pressione e segure o botão (MODE) por 3 segundos, neste momento você pode ver o relógio da tela digital piscando, indicando que você entrou no modo de configuração; cada toque curto no botão (MODE) mudará para a data piscando --- temperatura piscando --- umidade piscando --- velocidade do vento piscando --- chuva piscando --- pressão barométrica piscando, correspondente à pressão do ar piscando, Cada toque curto O botão (PRÓXIMO) alterna o alarme alto de pressão barométrica --- alarme barométrico baixo --- gráfico de tendência de 12 horas de pressão barométrica --- gráfico de tendência de 24 horas de pressão barométrica --- configuração da unidade de pressão barométrica. As unidades são definidas (hPa, inHg, mmHg).Configurações de seleção correspondentes, como: alarme alto --- alarme baixo --- configuração da unidade, pressione rapidamente a tecla (+/-) para concluir a configuração, o alarme precisa pressionar brevemente a tecla (SET/HISTORY) para ver o símbolo do despertador, exibir a configuração do símbolo do despertador entra em vigor, neste modo também pode cancelar o símbolo do alarme, alarme inválido, pressione longamente o botão (MODE) por 3 segundos para salvar e sair para concluir a configuração.
10. > Revisão de dados históricos: No modo de trabalho normal, pressione e segure o botão SET/HISTORY por 3 segundos, neste momento, os dados históricos no círculo superior direito piscam e entraram no modo de dados históricos, pressione rapidamente o botão (-/+ ) para verificar os dados históricos.

5. Instruções de montagem

   1.Instalação do produto:abra a caixa, retire os acessórios do produto, embalagem de acessórios;Carregue o semicírculo do padrão de velocidade do vento na direção do semicírculo da coluna e trave os parafusos (ver Figura A após a instalação);(Os parafusos vêm pré-travados de fábrica e as peças de reposição PA2.3*8mm são pré-fornecidas na embalagem de acessórios);

2. Insira o semicírculo do cata-vento na direção do semicírculo da coluna e trave os parafusos (ver Figura B após a instalação);(Os parafusos vêm pré-travados de fábrica e as peças de reposição PA2.3*8mm são pré-fornecidas na embalagem de acessórios);
3. Instalação do produto: retire o produto e instale a haste de suporte D9, trave a folha de alumínio D8 20*8*2,5mm e os parafusos M4*6mm;(A chapa de alumínio e os parafusos M4 vêm pré-travados de fábrica na posição D8);
4. Instalação do produto: Abra a tampa da bateria e carregue 3 pilhas alcalinas LR6AA 1,5V correspondentes aos estágios positivo e negativo, neste momento, veja o LED do bit D13 piscando 11 vezes seguidas, o que é normal para ligar, aperte o tampa da bateria;
4. 5. O produto é testado primeiro e depois instalado e fixado:

5. um. Fonte de alimentação do produto: primeiro instale a bateria (unidade interna) ou fonte de alimentação USB e, em seguida, instale a bateria (unidade externa);

   b. Conexão do produto: a unidade interna começa a procurar sinais e a conexão é bem-sucedida em 3 minutos, e a máquina interna exibirá a temperatura e a umidade da unidade externa; se a pesquisa falhar, pressione qualquer tecla da unidade interna para iniciar a pesquisa (ou desligue e reinicie a energia)

   c. Conexão ao PC: (de acordo com as 9 diretrizes de operação do PC);

   d. Desempenho normal: ou seja, pode ser instalado e utilizado como unidade externa fixa;



   6. Instalação e fixação do produto:

   um. Há indicação de N e seta no invólucro do produto, que corresponde à direção positiva da instalação N durante a instalação;

   b. A parte superior do painel solar possui a palavra S, e a instalação é no sentido positivo de S, para que a energia solar possa converter a energia elétrica de forma mais eficaz;

   c. Montagem em base, pode ser fixada na parte inferior ou lateral, 4 parafusos KA4.0*40mm;

   d. Fixação da base: verifique o equilíbrio do nível;









   Etapas para usar o produto (etapas sequenciais)

   1.>Abra a embalagem, retire o produto e os acessórios e monte os acessórios da unidade externa (conforme sexto conteúdo, as instruções de montagem estão concluídas).

5. 2. Instale a bateria da unidade interna ou a fonte de alimentação USB e, em seguida, instale a bateria da unidade externa.

   3. A unidade interna começa a procurar o sinal e a conexão é bem-sucedida em 3 minutos, e a máquina interna exibirá a temperatura e a umidade da unidade externa.

4. De acordo com o guia de operação do PC, baixe o software do PC, conecte o produto ao PC com um cabo de dados e os dados do produto poderão ser vistos no PC.b. No lado do PC, o produto pode ser conectado ao software do PC através do cabo de dados USB, e a interface do software do PC pode ser lida nos dados do produto do produto, o produto está conectado para ler os dados normalmente;

5. 5. Quando houver anormalidade no teste do produto, repita a operação conforme conteúdo do manual, ou consulte a décima nota.



   6. Se o desempenho do teste do produto for normal, ele pode ser instalado e consertado.

   um. A função interna pode receber os dados da unidade externa e o produto os recebe normalmente.
